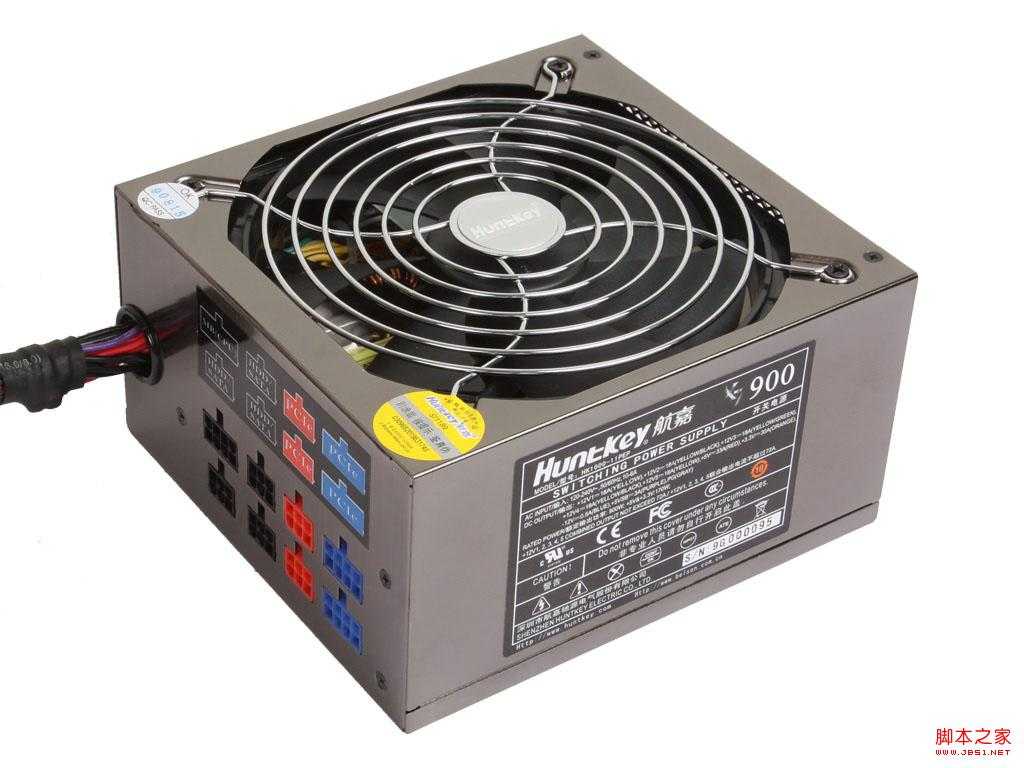

电脑电源是电脑各部件供电的枢纽，是电脑的重要组成部分。把220V交流电，转换成直流电，分别输送到各个元件。

　　电源分类

　　3.1 PC/XT电源

　　IBM最先推出个人PC/XT机时制定的标准。

　　3.2 AT电源

　　也是由IBM早期推出PC/AT机时所提出的标准，当时能够提供192W的电力供应。

　　3.3 ATX 电源

　　ATX规范是Intel公司于1995年提出的一个工业标准，时至今日，ATX架构电源已经称为业界的主流标准。ATX是英文AT Extend的缩写，可以翻译为“AT扩展”标准，而ATX 电源就是根据这一规格设计的电源。目前市面上销售的家用电脑电源，一般都遵循ATX 规范。标准尺寸为150x140x86mm。

　　3.4 BTX 电源

　　BTX(Balanced Technology eXtended)电源是也就遵从BTX 标准设计的PC 电源。可以理解为是intel为了品牌机厂商生产便利的一个变通。BTX 电源兼容了ATX 技术，其工作原理与内部结构基本同ATX相同，输出标准与目前的ATX12V 2.0 规范一样，电源输出要求、接口等支持ATX12V、SFX12V、CFX12V和LFX12V。这种电源与以前的电源虽然在技术上没有变化，但为了适应尺寸的要求，采用了不规则的外型。目前定义了220W、240W、275W 三种规格，其中275W 的电源采用相互独立的双路+12V输出。BTX相对于ATX并不是一个革新性的电源标准。

　　3.5 EPS电源

　　EPS电源和紧急供电系统(UPS)是完全不同的概念。2002年开始随着数字化时代的发展，出现了为新生的工作组(WorkStation)和服务器机箱供电的SSI EPS标准。ATX电源的标准ATX2.03规定的主板电源是20pin，CPU电源为4pin。而EPS的特点是主板电源24pin，CPU电源8pin。所以现在经常看到的主板电源为20+4pin，CPU电源为4+4pin的ATX电源其实是ATX电源的扩展，正确名称应该为“ATX/EPS”。

　　现在流行的家用机主板CPU电源经常会有8pin的接口，普通的ATX电源上的4pin就可以完全满足其用电量(剩下4pin)。ATX电源上会有8pin接口这样的出现是因为intel的至强系列CPU被要求必须有8pin的供电——现行普通CPU的耗电量已经达到了70W以上，这样服务器双CPU就会超过140W，用12V换算的话就是超过12A以上的电流，4pin的四根细线线很明显对主板供电会不稳定，而且这也会造成安全隐患。ATX的20pin也是一样的道理，考虑到向更远的未来发展，主板厂商在普通家用主板上首先推出了24pin主板，而后ATX的单CPU上也出现了8pin接口，完全兼容了EPS标准。而这样的主板使用标准ATX电源也是完全可以的，不过出于安全考虑，最好把所有的线都接上。

　　3.6 WTX电源

　　WTX电源(Workstations TX)就是工作站电源，介于服务器和家用机之间，也可以理解为ATX电源的加强版本。当时由于PentiumIII Xeon(Slot2)的出现而提出的标准。尺寸上比ATX电源大，供电能力也比比ATX电源强，常用于服务器和大型电脑。WTX电源属于IA服务器电源的架构之一。

　　3.7 SFX、CFX、LFX电源

　　SFX电源、CFX电源、LFX电源同WTX电源一样，都可以说是ATX的变种，都在尺寸，功率上都有各自的规范，都同BTX电源一样兼容现在ATX系列主板。这些电源都是为了适应现在小型机箱没有独立显卡，体积小的特点而规定的标准，以方便个人组装电脑时选购不同的机箱等配件。CFX12V 适用于系统总容量在10～15 升的机箱;而LFX12V 则适用于系统容量6～9 升的机箱，目前有180W 和200W 两种规格;SFX电源尺寸125x100x63.5mm。

　　电源连接线

　　对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)。

　　黄色：+12V(标准范围：+11.40-+12.60)

　　蓝色：-12V(标准范围：-10.80--13.20)

　　红色：+5V(标准范围：+4.75-+5.25)

　　白色：-5V(标准范围：-4.50--5.50)

　　橙色：+3.3V(标准范围：+3.14-+3.45)

　　绿色：P-ON(电源开关端)

　　灰色：P.G信号线
