solidwork怎么给零件压花？

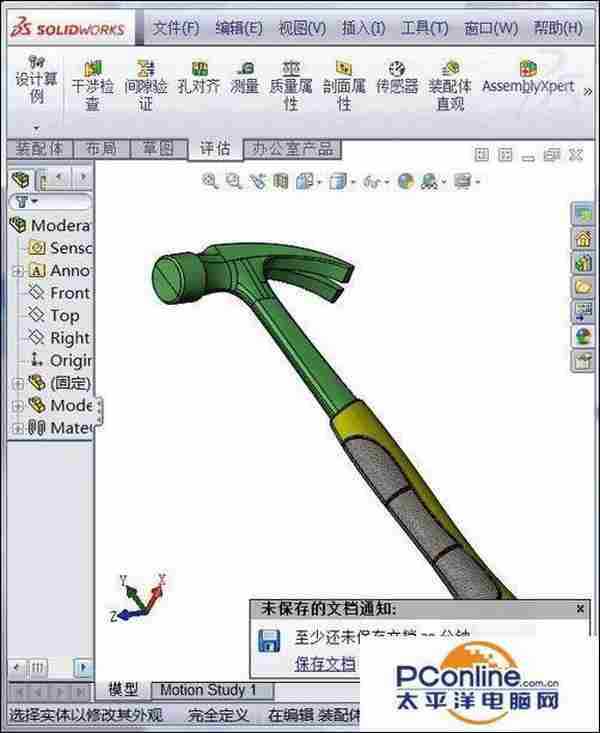

1、榔头零件已经建立好，准备演示压花，如图所示
- 软件版本：2014简体中文版
- 软件大小：7946.24MB
- 软件授权：免费
- 适用平台： Win2000 WinXP Win2003 Vista Win7
- 下载地址：http://dl.pconline.com.cn/download/363620.html
立即下载

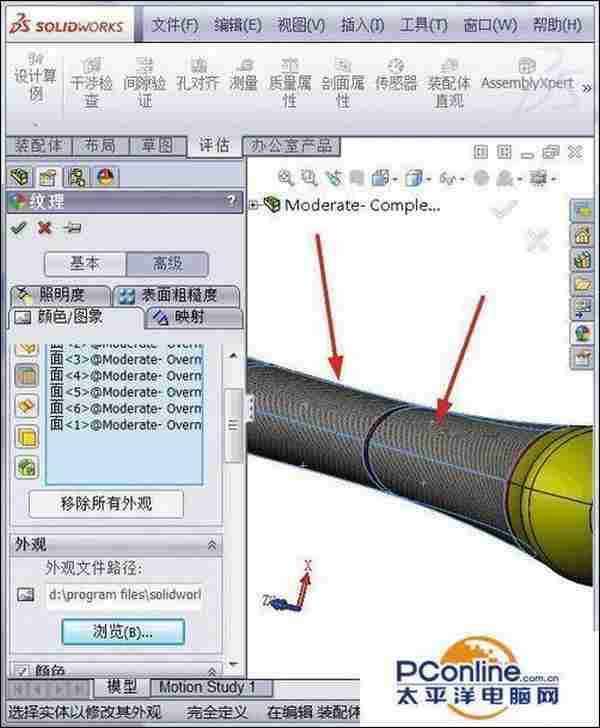

2、选择要压花的面，如图所示
3、点击鼠标右键，弹出下拉菜单，选择“外观”，选择“面”，如图所示

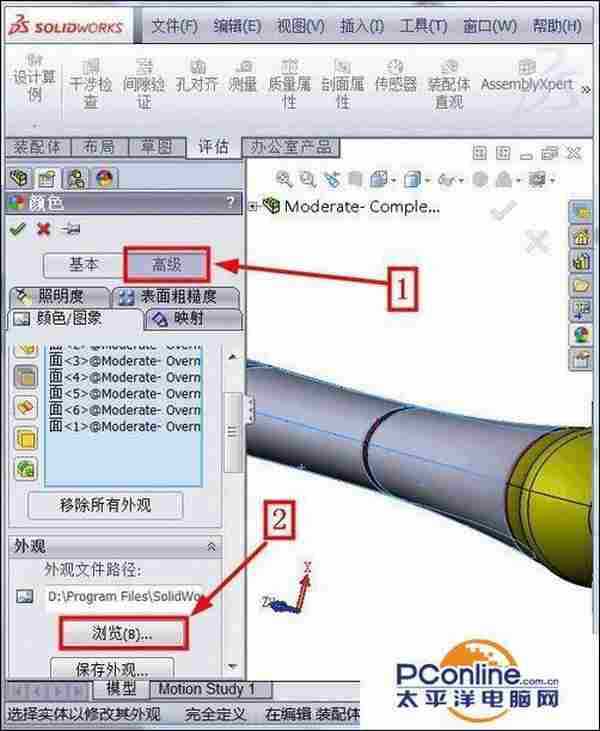

4、弹出“颜色”下拉菜单，选择“高级”，点击“浏览”，如图

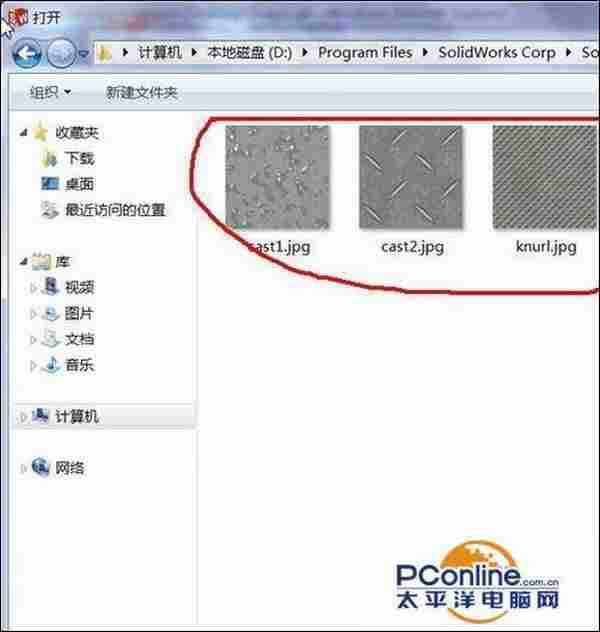

5、打开D:Program FilesSolidWorks CorpSolidWorksdataImagestexturesmetalmachined，选择所有文件。(D盘为你安装solidworks的盘)，出现很多加工的图，如图所示
solidwork怎么给零件压花？

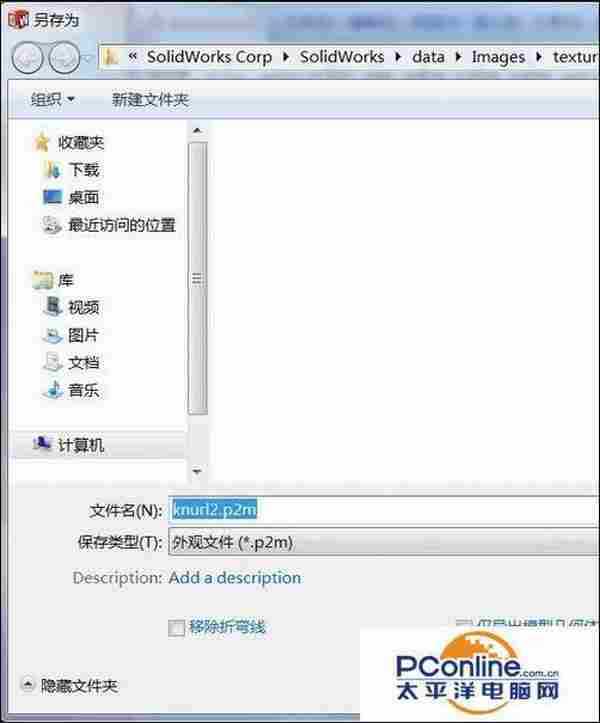

6、选择你要压花的样式，打开，弹出转换文件，点击保存，如图所示
7、压花成功，如图所示

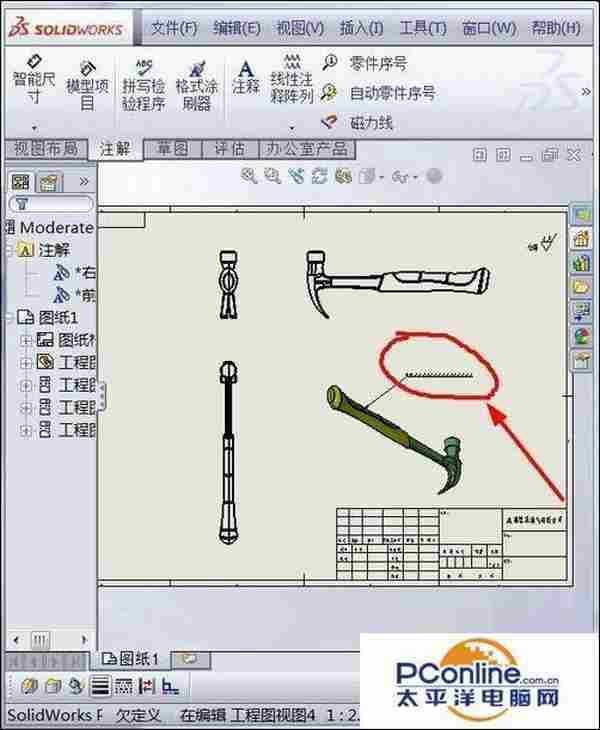

8、工程图，直接用“注释”，标注即可，如图所示
