cad打印怎么设置黑白(CAD打印黑白图纸详细步骤)
首先我们打开CAD这个软件，导入一张CAD彩色类型的图纸；第二步点击如图所示的小图标或者用快捷键Ctrl+P进入打印设置；进入打印设置界面，关闭预览之后，回到我们打印设置界面，在打印样式表处选择monochrome.ctb，再次点击预览之后会发现图片变成黑白的了。
CAD设计过程中，为了区分图纸中各个图形对象使其看起来更加直观，方便二次编辑，通常会用不同颜色来标识不同的内容。
但在CAD打印时并不需要将这些颜色全部打印出来，只需要黑白打印即可。那么，你知道CAD打印怎么设置黑白吗？本文小编就以浩辰CAD软件为例来给大家分享一下CAD打印怎么设置黑白吧！
CAD打印设置黑白步骤：

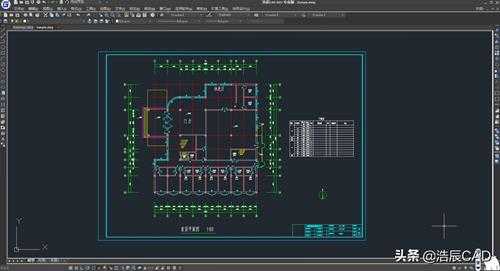

首先在浩辰CAD软件中打开图纸文件，然后通过调用CAD打印快捷键【Ctrl+P】打开【打印-模型】对话框。
在其中点击【打印样式表】下拉框，在下拉菜单中所提供的当前可用打印样式列表中选择【monochrome.ctb】。如下图所示：
CAD打印黑白图纸教程
此时会跳出提示：“是否将此打印样式表指定给所有布局？”，选择【是】。如下图所示：
CAD打印黑白图纸教程
根据实际需求调整其他CAD打印设置，如：打印机、图纸尺寸、打印区域、打印比例等。设置完成后点击【预览】按钮，查看当前打印效果。点击【关闭】即可退出CAD打印预览。如下图所示：
CAD打印黑白图纸教程
如果打印出来的图形线条不清晰，可以点击【打印样式表】下拉框后的【编辑】按钮，在调出的【打印样式表编辑器】对话框中，点击【表格视图】，检查一下颜色是否设置成了真彩色。如下图所示：
CAD打印样式表CTB文件对真彩色是不起作用的，如果颜色设置成了真彩色那便会按照原色打印，在黑白打印机上会被打印成灰色，只需要点击【颜色】下拉框。
在下拉菜单中点击【选择颜色…】便会弹出【选择颜色】对话框，在【索引颜色】选项卡中将图形颜色设置为255种索引色中的任意一种，点击【确定】即可解决。
本文小编给大家分享了CAD设置黑白打印的详细操作步骤，不知道CAD打印怎么设置黑白的新手设计师们赶紧跟着小编一起操作起来吧~
